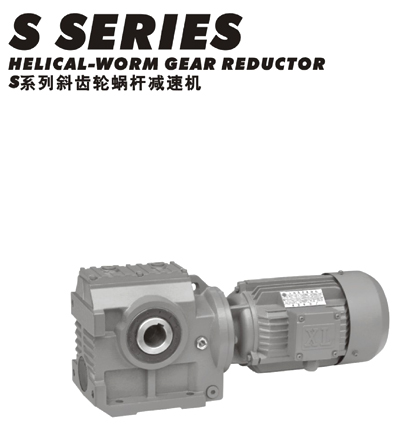

S系列斜齒-蝸輪蝸桿減速電機

摘要：

S系列斜齒-蝸輪蝸桿減速機，斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了業內領先標準要求。機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。

S系列斜齒輪蝸輪蝸桿減速機型號快速查詢列表: (詳細參數可以致電：0534-2418881）

S37、S47、S57、S67、S77、S87、S97
SF37、SF47、SF57、SF67、SF77、SF87、SF97
SA37、SA47、SA57、SA67、SA77、SA87、SA97
SAF37、SAF47、SAF57、SAF67、SAF77、SAF87、SAF97
SAT37、SAT47、SAT57、SAT67、SAT77、SAT87、SAT97
SAZ37、SAZ47、SAZ57、SAZ67、SAZ77、SAZ87、SAZ97

SS37、SS47、SS57、SS67、SS77、SS87、SS97
S37R17、S47R17、S57R17、S67R37、S77R37、S87R57、S97R57
SAS37、SAS47、SAS57、SAS67、SAS77、SAS87、SAS97
SA37R17、SA47R17、SA57R17、SA67R37、SA77R37、SA87R57、SA97R57
SFS37、SFS47、SFS57、SFS67、SFS77、SFS87、SFS97
SF37R17、SF47R17、SF57R17、SF67R37、SF77R37、SF87R57、SF97R57
SAFS37、SAFS47、SAFS57、SAFS67、SAFS77、SAFS87、SAFS97
SAF37R17、SAF47R17、SAF57R17、SAF67R37、SAF77R37、SAF87R57、SAF97R57
SAZS37、SAZS47、SAZS57、SAZS67、SAZS77、SAZS87、SAZS97
SAZ37R17、SAZ47R17、SAZ57R17、SAZ67R37、SAZ77R37、SAZ87R57、SAZ97R57

S系列斜齒輪—蝸桿減速機產品特點：
1、S系列斜齒輪-蝸輪減速電機是斜齒輪與蝸輪蝸桿結合為一體傳動，可以提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了業內領先標準要求。
2、機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。
3、該機密封性能好，對工作環境適應性強，可在腐蝕、潮濕等惡劣環境中連續運轉，并具有防腐特點，能長時間貯存。
4、該減速機傳動精密度高，具有自鎖功能，特別適應在頻繁啟動的場合運轉，可連接各類減速機及配置各類型電動驅動，可安裝在90度傳動操作位置。
5、該減速電機關鍵零部件采用了高耐磨材料，且經過特種熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。
6、該減速器可配置各種類電機，形成了機電一體化，完全保證了產品使用質量斜齒輪-蝸輪減速電機的特點。

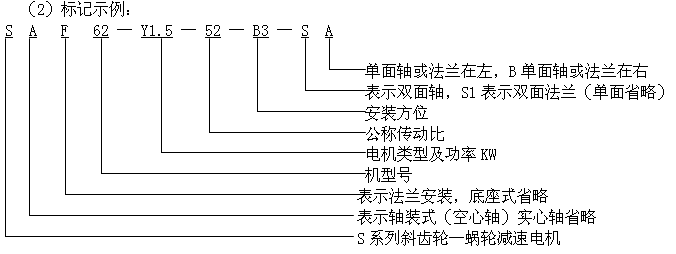

S系列斜齒輪—蝸桿減速電機型號說明與標記示例：

S 型——普通軸伸聯接蝸桿減速電機；

SA型——軸裝式斜齒蝸桿減速電機；

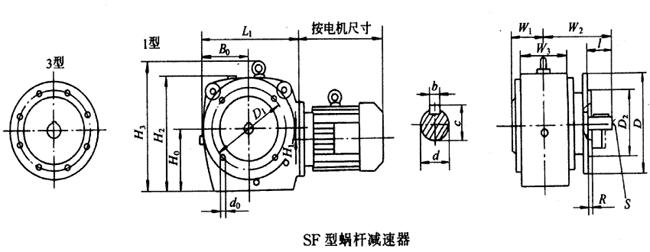

SF型——法蘭式斜齒蝸桿減速電機；

SAF型——軸裝法蘭式斜齒蝸桿減速電機。

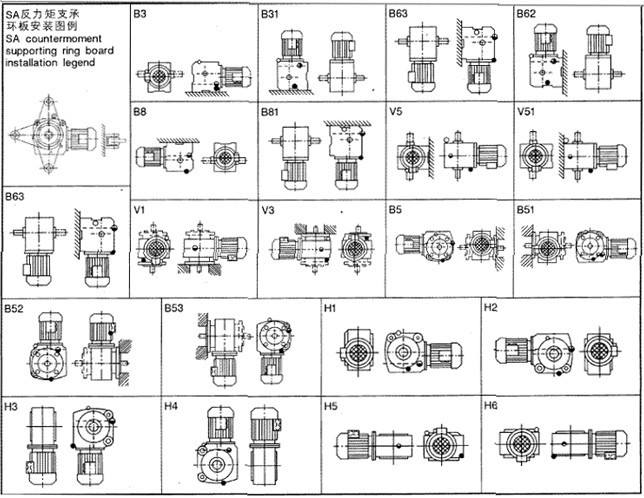

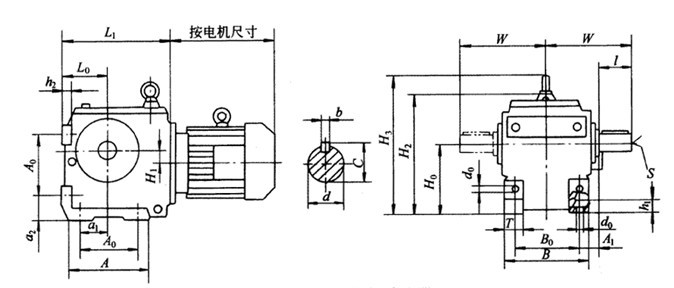

S系列斜齒輪—蝸桿減速電機外形及安裝方位和外形及安裝尺寸：

S37、S47、S57、S67、S77、S87、S97

型號	安裝尺寸								軸伸尺寸					外形尺寸
型號	H0	A0	B0	A1	a1	a2	L0	d0	d	ι	b	c	S	L1	A	B	W	H1	H2	H3	h1	h2	T
S 37	80	63	90	15	35	40	55	9	20k6	40	6	22.5	M8	153	90	110	100	3	143	—	10	10	32
S 47	100	80	100	15	35	35	75	11	25k6	50	8	28	M8	190	112	124	115	7	163	—	15	14	34
S 57	112	100	110	19	45	35	80	11	30k6	60	8	33	M8	201	145	136	134	12	190	—	16	16	35
S 67	140	130	130	19	60	40	106	14	35k6	70	10	38	M10	248	195	160	160	18	231	277	20	18	38
S 77	180	135	150	30	75	70	125	18	45k6	90	14	48.5	M10	308	216	185	195	29	291	336	25	25	45
S 87	225	180	200	35	92	82	150	22	60m6	120	18	64	M12	372	260	250	255	30	372	434	34	30	55
S 97	280	235	250	30	115	90	180	26	70m6	140	20	74.5	M12	438	320	300	295	55	502	564	40	35	65

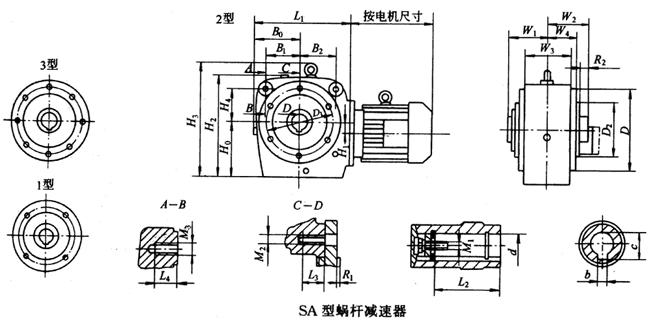

SA系列斜齒輪—蝸桿減速電機外形及安裝尺寸：

SA37、SA47、SA57、SA67、SA77、SA87、SA97

型號	安裝尺寸												軸伸尺寸					外形尺寸										備注
	H₀	D₁	M₂	L₃	D₂ (h7)	R₁	H₄	B₁	B₂	M₃	L₄	R₂	d (H7)	b	c	L₂	M₁	L₁	D	B₀	W₁	W₂	W₃	W₄	H₁	H₂	H₃
SA37	80	95	M6	8	80	3	50	50	60	M10	15	3	20	6	22.8	104	M6	153	112	63	63	60	103	57	3	145	—	1型
SA47	100	115	M8	12	95	3	60	60	70	M12	20	4.5	25	8	28.3	122	M10	190	135	76	72	70	103	63	7	179	—	1型
													30		33.3
SA57	112	130	M8	12	110	55	70	70	80	M12	20	5	30	8	33.3	127	M12	208	152	86	75	73	103	63	12	201	—	2型
													35	10	38.3
SA67	145	165	M10	16	130	5.5	85	85	100	M16	25	4	40	12	43.3	156	M16	246	192	104	93	90	135	81	18	255	295	2型
													45	14	48.8
SA77	180	215	M12	18	180	4	105	105	115	M20	24	7.5	50	14	53.8	188	M20	313	243	130	112	109	161	98	29	323	358	2型
													60	18	64.4
SA87	232	265	M12	20	230	15.5	120	120	120	M24	36	5	60	18	64.4	220	M20	372	292	150	129	125	171	104	30	385	444	3型
													70	20	74.9
SA97	285	350	M16	26	300	19	160	160	160	M30	45	6	70	20	74.9	265	M24	460	384	198	154	150	207	125	55	490	554	3型

SF系列斜齒輪—蝸桿減速電機外形及安裝尺寸:

SF37、SF47、SF57、SF67、SF77、SF87、SF97

型號	安裝尺寸					軸伸尺寸					外形尺寸									備注
型號	H₀	D₁	d₀	D2 (h7)	R	d	ι	b	c	S	L₁	D	B₀	W₁	W₂	W₃	H₁	H₂	H₃	備注
SF37	80	100	7	80	3.5	20k6	40	6	22.5	M8	150	120	63	59	115	103	3	143	—	1型
SF47	100	130	9	110	3.5	25k6	50	8	28	M8	197	160	83	64	136	103	7	179	—	1型
SF57	112	165	11	130	3.5	30k6	60	8	33	M8	208	200	91	64	157	103	12	204	—	1型
SF67	145	165	11	130	3.5	35k6	70	10	38	M10	253	200	108	82	190	135	18	257	295	1型
SF77	180	215	14	180	4	45k6	90	14	48.5	M10	305	250	132	96	228	161	29	321	358	1型
SF87	232	300	18	250	5	60m6	120	18	64	M12	365	350	156	105	280	171	30	385	444	3型
SF97	285	400	18	350	5	70m6	140	20	74.5	M12	458	450	202	124	329	207	55	490	554	3型

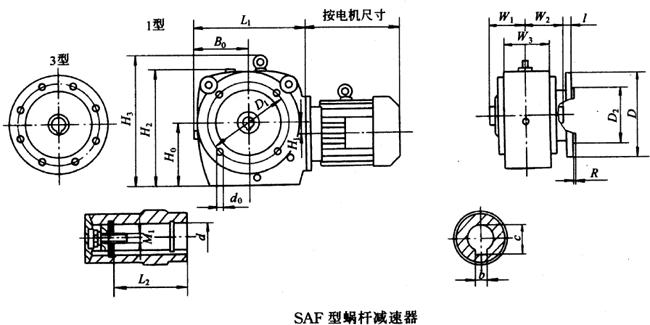

SAF系列斜齒輪—蝸桿減速電機外形及安裝尺寸:

型號	安裝尺寸					軸伸尺寸						外形尺寸									備注
	Ｈ₀	D₁	d₀	D₂ (h7)	R	d (h7)	b	c	L₂	M₁	ι	L₁	D	B₀	W₁	W₂	W₃	H₁	H₂	H₃
SAF37	80	100	7	80	3.5	20	6	22.8	104	M6	24	153	120	63	63	60	103	3	145	—	1型
SAF47	100	130	9	110	3.5	25	8	28.3	122	M10	26.5	190	160	76	72	70	103	7	179	—	1型
						30		33.3
SAF57	112	165	11	130	3.5	30	8	33.3	127	M12	31	208	200	87	75	73	103	12	204	—	1型
						35	10	38.3
SAF67	145	165	11	130	4	40	12	43.3	156	M16	29.5	248	200	104	93	90	135	18	253	295	1型
						45	14	48.8
SAF77	180	215	14	180	4	50	14	53.8	188	M20	45.5	313	250	130	112	109	161	29	323	358	1型
						60	18	64.4
SAF87	232	300	18	250	5	60	18	64.4	220	M20	52.5	150	350	150	129	125	171	30	385	444	3型
						70	20	74.9
SAF97	285	400	18	350	5	70	20	74.9	265	M24	60	198	450	196	154	150	207	55	490	554	3型
						90	25	95.4
